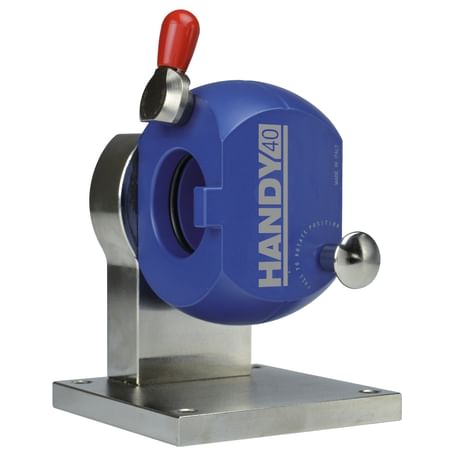

Unsere Kegelmontageblöcke werden mit großer Sorgfalt gefertigt, um den optimalen Zustand Ihrer Spannfutter zu erhalten.
.
Das Design des Kegelmontagblocks verhindert durch einen O-Ring mögliche Berührungen zwischen Kegel und Träger.
.
Durch eine sorgfältige Reinigung aller Oberflächen wird eine stets optimale Leistung garantiert.
.
Ein guter Zustand des Kegels gewährleistet stets richtige Messungen und präzise Bearbeitungen.
Drehung - Positionierung.
.
1. Am Hebel zur Freigabe der Drehung ziehen.
2. Den Kegelmontageblock auf 0°, 90° positionieren.
3. Den Hebel loslassen, um den Block in der Position festzustellen.
.
.
Festklemmen des Spannfutters.
.
1. Das Spannfutter mit gut gereinigtem Kegel einsetzen.
2. Überprüfen, dass der Zentrierstift richtig sitzt.
3. Den Sperrhebel je nach Kegelart in Richtung SK oder BT bewegen.
.
.
Entnahme des Spannfutters.
.
1. Den Sperrhebel in die zentrale Stellung bewegen.
2. Das Spannfutter herausnehmen
