Descripción

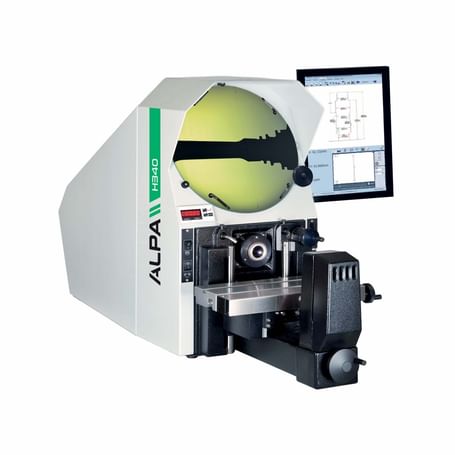

El proyector de perfiles horizontal es ideal para controles de piezas torneadas pequeñas y medianas de forma cilíndrica o para otros componentes como tornillos, piezas pequeñas, etc., los cuales se pueden fijar sobre la superficie de trabajo mediante accesorios ALPA. El diseño robusto hace que sea apto tanto en el taller como en la sala metrológica. Iluminación diascópica halógena y episcópica de fibra óptica.
VISUALIZADOR FT2-E
Incluye un monitor con pantalla táctil; un sensor óptico permite la adquisición automática de los puntos durante el paso de luz a sombra de las imágenes que se proyectan en la pantalla del proyector. Muchas funciones disponibles: impresión de informes numéricos y gráficos, control estadístico de procesos, importación y exportación de los datos en formato dxf o txt.
VISUALIZADOR FT2-E
Incluye un monitor con pantalla táctil; un sensor óptico permite la adquisición automática de los puntos durante el paso de luz a sombra de las imágenes que se proyectan en la pantalla del proyector. Muchas funciones disponibles: impresión de informes numéricos y gráficos, control estadístico de procesos, importación y exportación de los datos en formato dxf o txt.
Especificaciones del producto
| Technical Code | D7954 |
|---|---|
| Marca | ALPA |
| Campo de medida | 175 x 100 mm |
| Superficie de trabajo | 325 x 100 mm |
| Pantalla giratoria | 340 mm |
| Imagen | Inversa e invertida |
| Carga máx. | 10 |
| Desplazamiento | Manual, micrométrico y rápido sobre el eje X |
| Resolución líneas | 0,0005 mm |
| Iluminación | Lámparas halógenas de tungsteno 12v 100w |
| Error aumento máx. | Perfil 0,05% Superficie 0,1% |
| Regulación haz de luz | ± 7° |
| Precisión | (3 + L/80) µm |
